Бетонная плита перекрытия      Бетон - это искусственный камневидный строительный материал, получаемый в результате формования и твердения рационально подобранной и уплотненной бетонной смеси (ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия).

     Разновидностей бетонов много, от тяжелых конструкционных до легких (ГОСТ 25820-2014 Бетоны легкие. Технические условия (Переиздание)) пористых бетонов, в т.ч. с различными заполнителями.

Характеристики бетонов
ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия (с Изменениями N 1, 2, с Поправкой))



      1. Прочность бетона в проектном возрасте 28 суток (если проектный возраст не указан отдельно), характеризуют классами прочности на сжатие, осевое растяжение, растяжение при изгибе:

Определение марки бетона      - классы по прочности на сжатие: В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; В30; В35; В40; В45; В50; В55; В60; В65; В70; В75; В80.
     - по прочности на осевое растяжение: Bt 0,4; Bt 0,8; Bt 1,2; Bt 1,6; Bt 2,0; Bt 2,4; Bt 2,8; Bt 3,2; Bt 3,6; Bt 4,0.
     - по прочности на растяжение при изгибе: Btb 0,4; Btb 0,8; Btb 1,2; Btb 1,6; Btb 2,0; Btb 2,4; Btb 2,8; Btb 3,2; Btb 3,6; Btb 4,0; Btb 4,4; Btb 4,8; Btb 5,2; Btb 5,6; Btb 6,0; Btb 6,4; Btb 6,8; Btb 7,2; Btb 8,0.

     До ввода в действие СТ СЭВ 1406 (в настоящее время не действующий) ,были установлены следующие марки по прочности на сжатие: М50; М75; М100; М150; М200; М250; М300; М350; М400; М450; М500; М550; М600; М700; М800; М900; М1000, где цифра показывает прочность бетона в кгс/см2. Также были установлены марки по прочности на осевое растяжение Pt и по прочности на растяжение при изгибе Ptb.

     2. Для бетонов конструкций, подвергающихся в процессе эксплуатации попеременному замораживанию и оттаиванию, назначают следующие марки бетона по морозостойкости: F50; F75; F100; F150; F200; F300; F400; F500; F600; F800; F1000. Цифра означает количество циклов замерзания-оттаивания.

     3. Для бетонов конструкций, к которым предъявляются требования ограничения проницаемости или повышенной плотности и коррозионной стойкости, назначают марки по водонепроницаемости. Установлены следующие марки по водонепроницаемости (воздействие напором воды в МПа, на опытный образец определенного диаметра): W2; W4; W6; W8; W10; W12; W14; W16; W18; W20.



Соотношение между классами бетона по прочности на сжатие и марками

(ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия (с Изменениями N 1, 2, с Поправкой) и СНиП 82-02-95 Федеральные (типовые) элементные нормы расхода цемента при изготовлении бетонных и железобетонных изделий и конструкций)

Класс бетона по прочности на сжатие
Ближайшая марка бетона по прочности
В2
М25
В2,5
М35
В3,5
М50
В5
М75
В7,5
М100
В10
М150
В12,5
М150
В15
М200
В20
М250
В22,5
М300
В25
М350
В30
М400
В35
М450
В40
М500
В45
М600
В50
М700
В55
М700
В60
М800
В65
М900
В70
М900
В75
М1000
В80
М1000

Приготовление бетона

     Вид и марку цемента для приготовления бетона, следует выбирать в соответствии с назначением конструкций и условиями их эксплуатации, требуемого класса бетона по прочности, марок по морозостойкости и водонепроницаемости, величины отпускной или передаточной прочности бетона для сборных конструкций на основании требований стандартов, технических условий или проектной документации на эти конструкции с учетом требований ГОСТ 30515, а также воздействия вредных примесей в заполнителях на бетон.

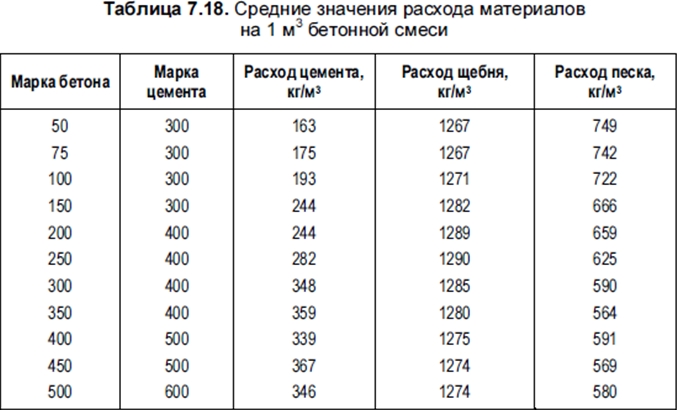

     Для приготовления бетона вручную на строительной площадке, можно воспользоваться таблицей 7.18 приведенной в "Справочник технолога-строителя" издание 3-е Г.М. Бадьин. В ней даны средние значения расходов материалов на 1 м3 бетонной смеси.



     В соответствии с СНиП 82-02-95 Федеральные (типовые) элементные нормы расхода цемента при изготовлении бетонных и железобетонных изделий и конструкций, в качестве заполнителей для бетонов используется щебень (базовые нормы). При применении гравия их следует умножать на коэффициенты указанные в таблице 6.

     Таблица 6

Класс бетона по прочностина сжатие
В7,5
В10-В12,5
В15
В20
В22,5
Коэффициент
0,91
0,94
0,96
0,97
0,98

     Базовыми нормами для тяжелого бетона предусмотрено применение заполнителей с наибольшей крупностью 20 мм. При применении заполнителей с другой наибольшей крупностью зерен следует применять коэффициенты, указанные в таблице 7.



     Таблица 7

Наибольшая крупность зерен заполнителя, мм
Коэффициент для классов бетонов по прочности на сжатие
до В25 включительно
В30 и выше
10
1,1
1,07
40
0,93
0,95
70
0,9
0,92

     При подборе заполнителей, рекомендуется стремиться к тому, чтобы песок, гравий или щебень имели зерна различной крупности. В этом случае между зернами почти не будет пустот. А чем меньше пустот, тем меньше потребуется песка и сократится расход цемента.

     Например можно приготовить смесь:

     - из двух фракций - 50% - 40 мм и 50% - 20 мм;
     - из трех фракций - 40% - 40 мм, 30% - 20 мм и 30% - 10 мм.

     Для регулирования и улучшения свойств бетонной смеси и бетона, снижения расхода цемента и энергетических затрат следует применять химические добавки, удовлетворяющие требованиям (воздухововлекающих и пластифицирующих, газообразующих, противоморозных).

     Базовые нормы расхода цемента, разработаны из условия приготовления бетонов на портландцементе марки 400.

     При применении цементов марок 300 и 500, базовые нормы расхода цемента умножают на коэффициенты, приведенные в таблице 4.

     Таблица 4

Условия твердения
Проектный класс бетона по прочности на сжатие
Отпускная прочность бетона, % проектного класса
Коэффициент перехода от цемента марки 400 к цементу марки
300
500
Естественные при положительной температуре В15 и менее
От В20 до В30
В35 и более
60-70
60-70
60-70
1,13
-
-
0,85
0,90
0,92
Тепловая обработка В20 и менее
От В15 до В30
В20 и менее
В22,5 и более
60 и менее
70-80
90-100
1,14
-
-
0,87
0,87
0,90
0,92



Пример расчета пропорций бетона

     Необходимо приготовить бетон В-15 (М 200) из вяжущего М 500, и щебня фракции 40 мм - 50% и 20 мм - 50% для этого из таблицы 7.18 "Справочник технолога-строителя" издание 3-е Г.М. Бадьин, взять расходы материалов для приготовления 1 м3 бетонной смеси.

     Для приготовления данной бетонной смеси потребуется:

     - портландцемент М 400 - 244 кг.;
     - щебень - 1289 кг;
     - песок - 659 кг.

     В таблице, для приготовления бетонной смеси применяется цемент марки М 400. Мы применяем марку М 500, для этого необходимо 244 умножить на коэффициент перехода между марками цемента из таблицы 4 (коэфф. 0,85)

     244 х 0,85 = 207,4 кг цемента марки М 500 потребуется для приготовления 1 м3 бетонной смеси.

     1. Найти объем м3 каждого компонента

     Средняя насыпная плотность вяжущего - портландцемент = 1100 кг/м3
     Средняя насыпная плотность песка = 1600 кг/м3
     Средняя насыпная плотность щебня 20 - 40 мм = 1400 кг/м3

     Получаем объемы нужных компонентов:

     Портландцемент - 207,4 / 1100 = 0,19 м3

     Щебень - 1289 / 1400 = 0,92 м3

     0,92 / 2 = 0,46 м3
     0,46 х 0,93 (из таблицы 7) = 0,43 м3 (щебня фракции 40 мм)
     0,46 + 0,43 = 0,89 м3 (щебня фракции 20 и 40 мм)

     Песок - 659 / 1600 = 0,41 м3

     2. Определяем состав бетонной смеси (цемент : щебень : песок)

     (0,19 / 0,19) : (0,89/ 0,19) : (0,41 / 0,19) = 1 : 4,68 : 2,15

     Принимаем состав бетонной смеси в объемной дозировке:

     1 : 4,7 : 2,2 (цемент : щебень : песок).



Наиболее применяемые классы бетонов и их назначение

     В-7,5 (М-100) - используется в качестве бетонной подготовки (укладывается тонким слоем на уплотненный грунт или песчаную подушку перед заливкой фундаментов), для заливки полов, дорожек и т.п, а также для закрепления бордюрных камней. В дорожном строительстве применяется в качестве подготовки под основное дорожное полотно.

     В-12,5 (М-150) - используется для стяжки полов, бетонных тротуаров, заливки ленточных фундаментов и плит под легкие конструкции, а также при изготовлении блоков ФБС и плит ФЛ.

     В-15 (М-200) - используется для стяжки полов, заливки фундаментов в индивидуальном строительстве, отмосток, дорожек, изготовлении бетонных лестниц и площадок, а также при изготовлении блоков ФБС.

     В-20 (М-250) - используется для изготовления монолитных фундаментов, лестниц, лент заборов, дорожек, малонагруженных перекрытий.

     В-22,5 (М-300) - универсальный класс бетона, который используется для изготовления любых типов фундаментов, лестниц, подпорных стенок.

     В-25 (М-350) - используется в ответственных конструкциях (фундаменты, колонны, ригели, монолитные стены, плиты перекрытия, в т.ч. пустотные).

     В-30 (М-400) - используется для строительства мостов, гидротехнических сооружений, изготовления чаш бассейнов, а также для производства аэродромных плит ПАГ.

     В-35 (М-450) - используется для строительства дамб, плотин, мостов повышенной прочности, метро, банковских хранилищ и др. специальных конструкций.

     В-40 (М-500) - используется для строительства крупногабаритных конструкций, высотных зданий, гидротехнических сооружений, стартовых площадок космодромов и других специальных конструкций.

     В-45 (М-600) - используется на химических, космических, гидротехнических, оборонных и атомных объектах. В конструкциях эксплуатируемых в крайне тяжелых условиях.
