Расчёт расходов водопотребления и водоотведения

Расходы водопотребления и водоотведения      Расчет расходов водопотребления и водоотведения выполняется в соответствии с СП 30.13330.2016 Актуализированная редакция СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий».
     Результатом расчета, будут расходы воды: секундный, максимальный часовой и суточный со средним за год водопотреблением, для холодного, горячего водоснабжения и канализации.

     Если требуются расчеты воды и стоков для конкретных санитарно-технических приборов, то их можно помотреть в таблице А.1 приложение А "Расчетные расходы воды и стоков для санитарно-технических приборов".

     В качестве примера, расчет расходов водопотребления и водоотведения выполнен для индивидуального жилого дома, оборудованного водопроводом, канализацией и ванной с водонагревателем проточного типа (газовый котел) (в соответствии с таблицей А.2 приложение А "Нормы расхода воды в зданиях жилых, общественного и промышленного назначения". СП 30.13330.2016 Актуализированная редакция СНиП 2.04.01-85* "Внутренний водопровод и канализация зданий").


Исходные данные для расчета:

     Количество жителей – 4 чел.

      Количество приборов с подводкой холодной воды:

     - кухня - мойка - 1 шт.;
     - ванная - ванна, раковина, стиральная машина - 3 шт.;
     - туалет - унитаз - 1 шт.

     Итого: 5 шт.

     Количество приборов с подводкой горячей воды:

     - кухня - мойка - 1 шт.;
     - ванная - ванна, раковина - 2 шт.;

     Итого: 3 шт.

     Количество приборов с подводкой холодной и горячей воды (всего):

     - кухня - мойка - 1 шт.;
     - ванная - ванна, раковина, стиральная машина - 3 шт.;
     - туалет - унитаз - 1 шт.

     Итого: 5 шт.

     На основании таблицы А.2 приложение А "Нормы расхода воды в зданиях жилых, общественного и промышленного назначения", для индивидуального жилого дома, оборудованного водопроводом, канализацией и ванной с проточным водонагревателем (газовый котел), расход воды будет следующим:

Обозначение
Нормы расхода воды, л.
Наименование величины
q0tot
0,3
Общий расход воды санитарно-техническим прибором (арматурой), л/сек.
q0c
0,3
Расход холодной воды санитарно-техническим прибором (арматурой), л/сек.
q0h
0,3
Расход горячей воды санитарно-техническим прибором (арматурой), л/сек.
q0tot,hr
300
Общий расход воды санитарно-техническим прибором, л/час.
q0c,hr или q0h,hr
300
Расход холодной или горячей воды санитарно-техническим прибором, л/час.
qtothr,u
15,6
Общая норма расхода воды потребителем, л/час наибольшего водопотребления.
qhhr,u
8,5
Норма расхода горячей (при th = 65°C) воды потребителем, л/час наибольшего водопотребления.
qtotm,u,i
250
Норма расхода воды литров в сутки со средним за год водопотреблением, общая (в том числе горячей).
qhm,u,i
85,0
Норма расхода воды литров в сутки со средним за год водопотреблением, горячей (при th = 65°C).
qcm,u,i
qcm,u,i = qtotm,u,i - qhm,u,i

250 - 85,0 = 165
Норма расхода воды литров в сутки со средним за год водопотреблением, холодной
     При расчете для климатических районов III и IV (см. ниже схематическую карту климатического районирования для строительства), применить повышающий коэффициент для расходов из таблицы А.2 приложение А "Нормы расхода воды в зданиях жилых, общественного и промышленного назначения"

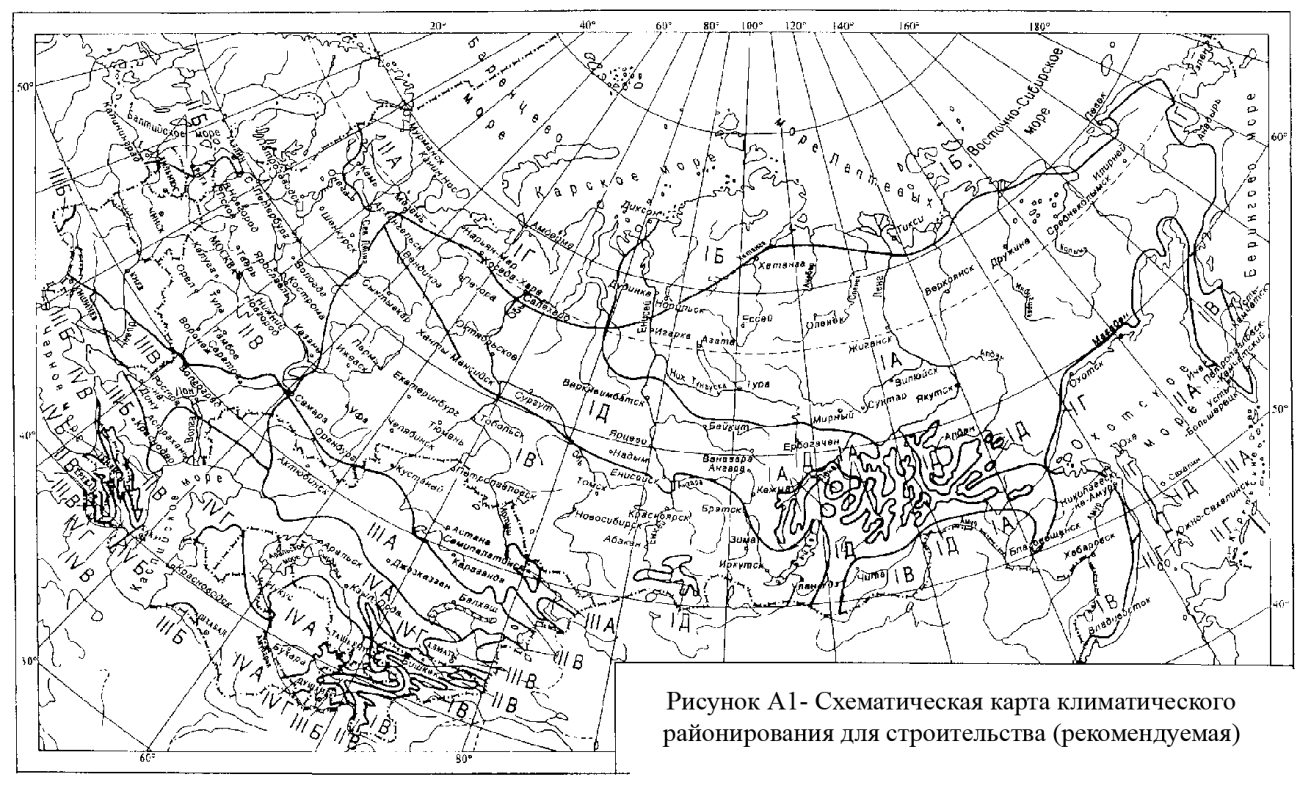

Схематическая карта климатического районирования для строительства.
(СП 131.13330.2012 Строительная климатология.
Актуализированная редакция СНиП 23-01-99*)


Расчет

     1. Максимальный секундный расход воды и стоков

     1.1. Определить вероятность использования санитарно-технических приборов:

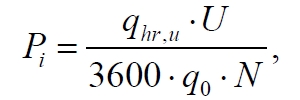

Формула вероятности использования санитарно-технических приборов


     где

     N- число установленных санитарно технических приборов;
     U- число потребителей воды.

Вероятность при общем расходе воды

     Ptot - вероятность действия санитарно-технических приборов на участках сети при общем расходе воды, в час наибольшего водопотребления.

Вероятность при расходе горячей воды

     Ph - вероятность действия санитарно-технических приборов на участках сети при норме расхода горячей воды потребителем, в час наибольшего потребления.



     Найти норму расхода холодной воды потребителем в час наибольшего водопотребления,

     qchr,u = qtothr,u - qhhr,u

     15,6 - 8,5 = 7,1 л/час.

Вероятность при расходе холодной воды

     Рc - вероятность действия санитарно-технических приборов на участках сети при норме расхода холодной воды потребителем, в час наибольшего потребления.

     1.2. Определить максимальный секундный расход воды по формуле:

     q = 5 х q0 х α,

     где α – коэффициент, определяемый в зависимости от общего числа приборов N и вероятности использования сантехнических приборов Р, определяемый по таблице Б.2 приложение Б (таблицы Б.1 и Б.2 приложение Б)

     tot = 5 х 0,012 = 0,06 → α=0,289;
     h = 3 х 0,010 = 0,030 → α=0,237;
     c = 5 х 0,005 = 0,025 → α=0,226.

     Определяем q:

     qtot = 5 х 0,3 х 0,289 = 0,43 л/с;
     qh = 5 х 0,3 х 0,237 = 0,36 л/с;
     qc = 5 х 0,3 х 0,226 = 0,34 л/с.

     1.3. Определить секундный расход сточных вод:

     qs = qtot + qs,10

    где qs,10 = 1,6 л/с (максимальный секундный расход стоков от прибора с максимальным водоотведением от смывного бачка унитаза, согласно п. 8.2.1)

     qs = 0,43 + 1,6 = 2,03 л/с.

     2. Максимальный часовой расход воды

     2.1. Определить по формуле:

     qhr = 0,005 х q0,hr х αhr

     Вероятность действия санитарно-технических приборов определить по формуле:

Формула вероятности действия санитарно-технических приборов


Вероятность действия санитарно-технических приборов общее

     Т.к. расход холодной или горячей воды такой же как и общий, согласно таблице А.2 приложение А, л/час (q0c,hr или q0h,hr), значит часовой расход холодной или горячей воды санитарно-техническим прибором, берем - 300 / 2 = 150 л/час, для холодной и горячей воды.

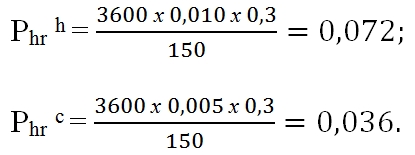

Вероятность действия санитарно-технических приборов для холодной и горячей воды

     2.2. Определить коэффициент α (также определяемый по таблице Б.2 приложение Б):

     hrtot = 5 х 0,043 = 0,22 → α = 0,467;
     hrh = 3 х 0,072 = 0,22 → α = 0,467;
     hrc = 5 х 0,036 = 0,18 → α = 0,430.

     2.3 Максимальный часовой расход qhr составит:

     qhrtot = 0,005 х 300 х 0,467 = 0,7 м3/час;
     qhrh = 0,005 х 150 х 0,467 = 0,35 м3/час;
     qhrc = 0,005 х 150 х 0,430 = 0,32 м3/час.

     Максимальный часовой расход сточных вод составит:

     qs = 0,7 м3/час.

     3. Расход воды в средние сутки

     3.1. Определить по формуле:

Формула расхода воды в сутки

     где gm,u,i – норма расхода воды водопотребителем в сутки, л.

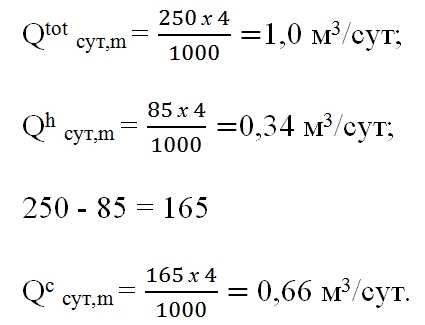

Расходы воды в сутки

     3.2. Расход стоков в средние сутки:

     qsu;m = qtotu;m = 1,0 м3/сут.

Результаты расчетов

Расход воды
На холодное водоснабжение
На горячее водоснабжение
Канализация
Секундный, л/сек.
0,43
0,36
2,03
Максимальный часовой, м3/час.
0,7
0,35
0,7
В сутки со средним за год водопотреблением, м3/сут.
1,0
0,34
1,0
