Трубы стальные электросварные прямошовные
ГОСТ 10704-91

     Трубы полипропиленовые по ГОСТ 32415-2013, ГОСТ Р 53630-2015
     Трубы стальные водогазопроводные (ВГП) ГОСТ 3262-75

Трубы стальные электросварные прямошовные      Трубы стальные электросварные прямошовные (круглого сечения), имеют универсальное применение, от использования в качестве расходного материала для производства различных изделий, до ответственных строительных конструкций и трубопроводов.

     В зависимости от показателей качества, трубы изготовляют следующих групп (ГОСТ 10705-80):

     А - с нормированием механических свойств из спокойной, полуспокойной и кипящей стали марок Ст1, Ст2, Ст3, Ст4 по ГОСТ 380.


     Б - с нормированием химического состава:

     - из спокойной, полуспокойной и кипящей стали марок Ст1, Ст2, Ст3, Ст4 по ГОСТ 380;
     - из спокойной, полуспокойной и кипящей стали марок 08, 10, 15, 20 по ГОСТ 1050;
     - из стали марки 08Ю по ГОСТ 9045;
     - из низколегированной стали марки 22ГЮ с химическим составом по таблице 1а ГОСТ 10705-80 (трубы диаметром от 114 до 630 мм включительно);
     - из низколегированных марок стали по ГОСТ 19281 и другим нормативным документам с нормированным эквивалентом по углероду не более 0,46% (трубы диаметром от 114 до 630 мм включительно).

     В - с нормированием механических свойств и химического состава:

     - из спокойной, полуспокойной и кипящей стали марок Ст1, Ст2, Ст3, Ст4 по ГОСТ 380;
     - из спокойной, полуспокойной и кипящей стали марок 08, 10, 15, 20 по ГОСТ 1050;
     - из стали марки 08Ю по ГОСТ 9045;
     - из низколегированной стали марки 22ГЮ с химическим составом по таблице 1а ГОСТ 10705-80 (трубы диаметром от 114 до 630 мм включительно);
     - из низколегированных марок стали по ГОСТ 19281 и другим нормативным документам с нормированным эквивалентом по углероду не более 0,46% (трубы диаметром от 114 до 630 мм включительно).

     Д - с нормированием испытательного гидравлического давления.



     По длине трубы изготовляют (ГОСТ 10704-91):

      немерной длины:

     - при диаметре до 30 мм - не менее 2 м;
     - при диаметре свыше 30 до 70 мм - не менее 3 м;
     - при диаметре свыше 70 до 152 мм - не менее 4 м;
     - при диаметре свыше 152 мм - не менее 5 м.

     По требованию заказчика трубы групп А и В по ГОСТ 10705 диаметром свыше 152 мм изготовляют длиной не менее 10 м; трубы всех групп диаметром до 70 мм - длиной не менее 4 м;

     мерной длины:

     - при диаметре до 70 мм - от 5 до 9 м;
     - при диаметре свыше 70 до 219 мм - от 6 до 9 м;
     - при диаметре свыше 219 до 630 мм - от 10 до 12 м.

     Трубы диаметром свыше 630 мм изготовляют немерной длины. По согласованию изготовителя с заказчиком трубы мерной длины допускается изготавливать до 12 м - при диаметре свыше 70 до 219 мм, до 18 м - при диаметре свыше 219 до 630 мм;

     кратной длины кратностью не менее 250 мм и не превышающей нижнего предела, установленного для мерных труб.

     Припуск для каждого реза устанавливается по 5 мм (если другой припуск не оговорен) и входит в каждую кратность.

     Для труб диаметром свыше 76 мм допускается утолщение стенки у грата на 0,15 мм сверх допустимых отклонений.

     Грат - излишки металла, остающиеся на кромках изделия после обработки, сварки. В металлургии – это усиление шва.

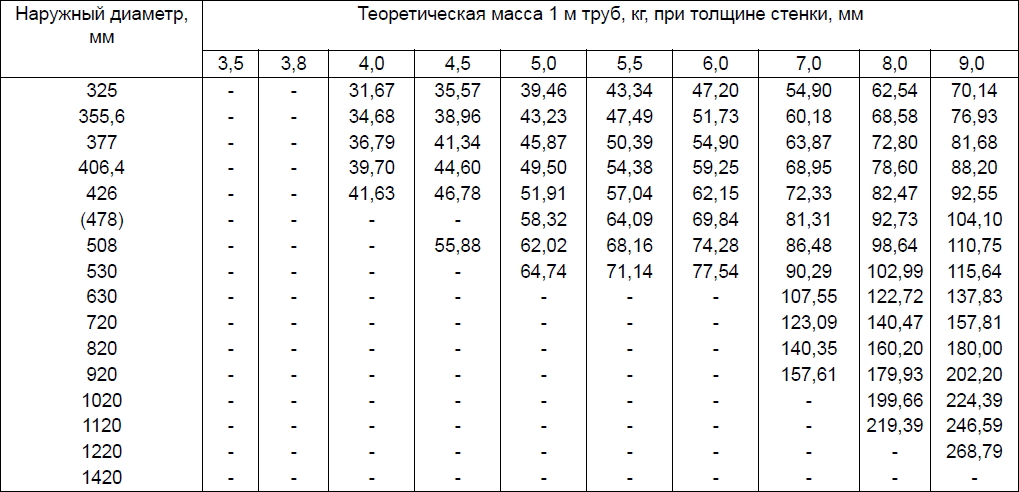

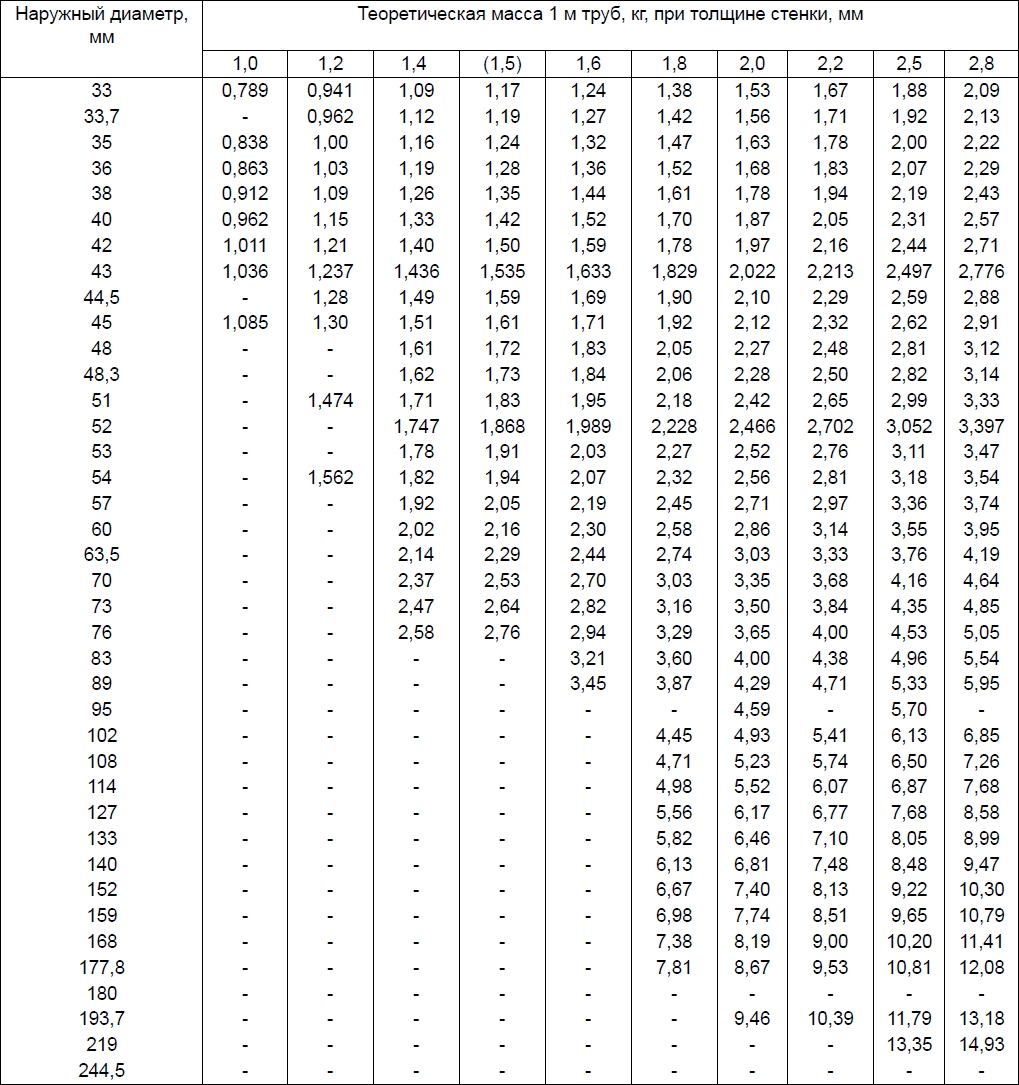

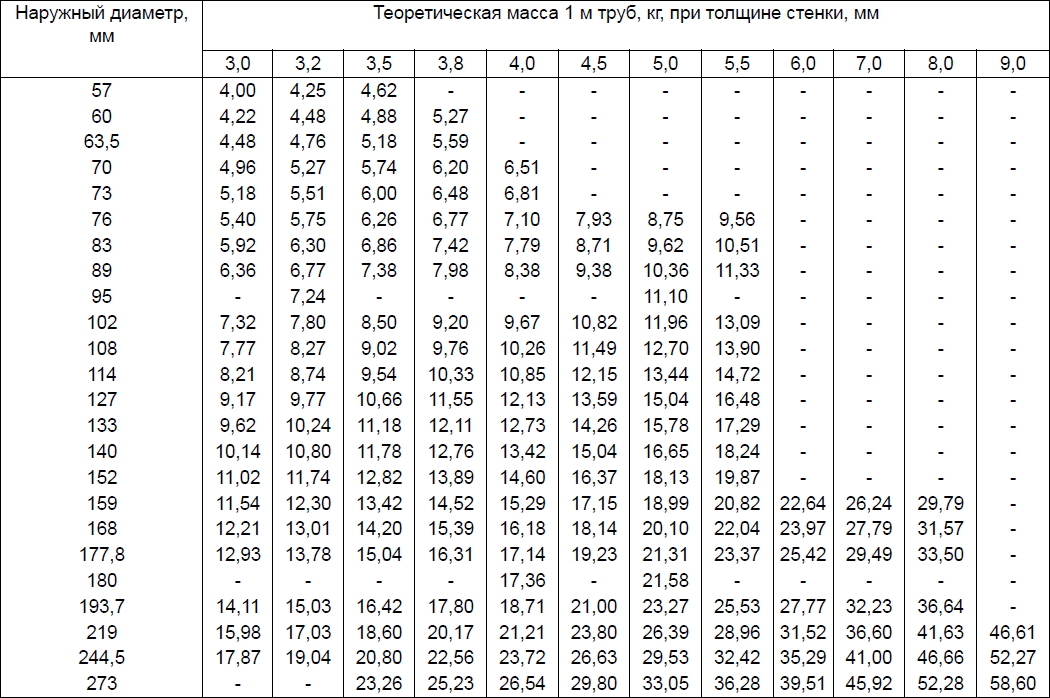

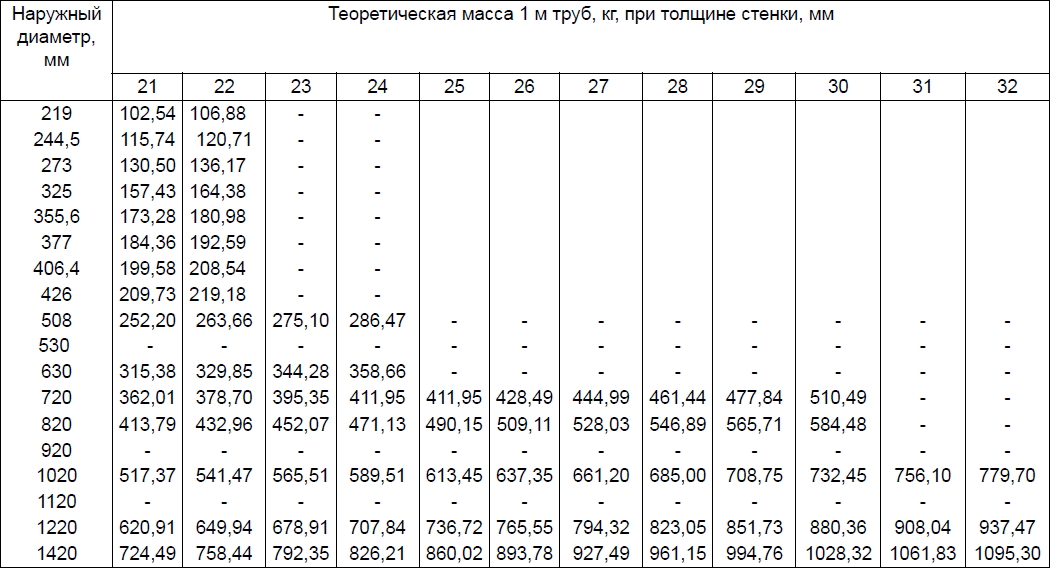

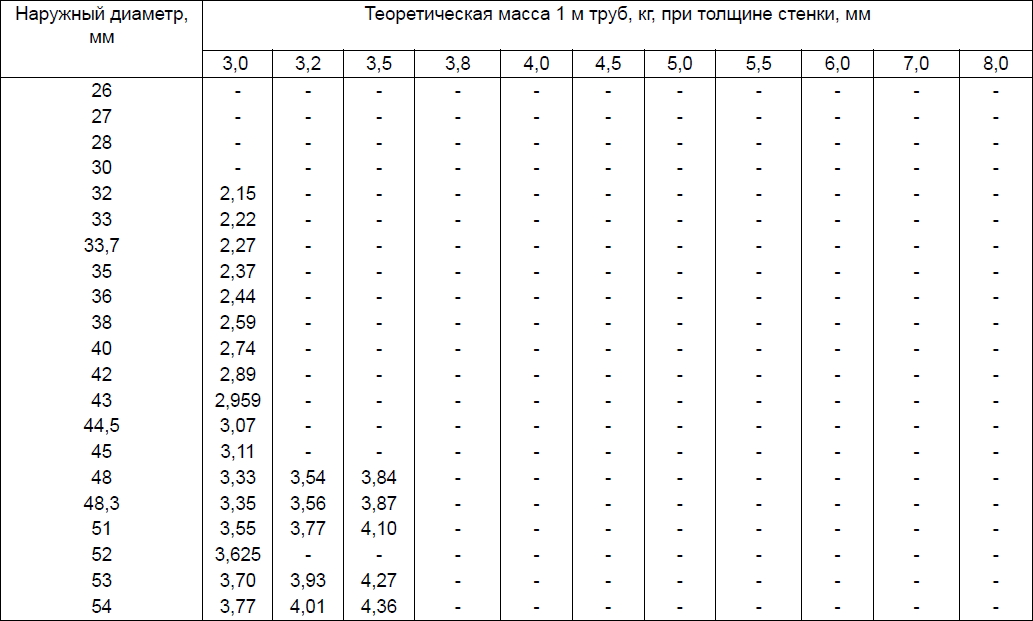

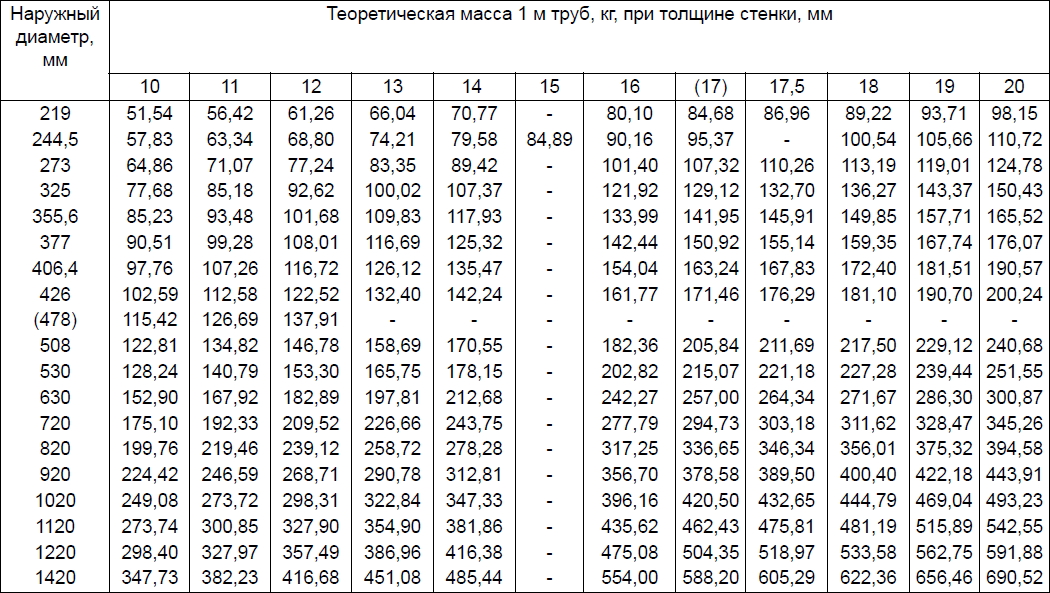

Таблицы размеров труб стальных электросварных прямошовных (круглого сечения) по ГОСТ 10704-91
(масса в килограммах на 1 метр трубы)












     Размеры труб, заключенные в скобки, при новом проектировании применять не рекомендуется.



     Примеры условных обозначений труб стальных электросварных прямошовных по ГОСТ 10704-91

     Труба с наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности по длине, из стали марки СтЗсп, изготовленная по группе В ГОСТ 10705-80:

Труба из стали марки СтЗсп

     То же, повышенной точности по наружному диаметру, длиной, кратной 2000 мм, I класса точности по длине, из стали марки 20, изготовленная по группе Б ГОСТ 10705-80:

Труба повышенной точности

     Труба с наружным диаметром 25 мм, толщиной стенки 2 мм, длиной, кратной 2000 мм, II класса точности по длине, изготовленная по группе Д ГОСТ 10705-80:

Труба изготовленная по группе Д

     Труба с наружным диаметром 1020 мм, повышенной точности изготовления, толщиной стенки 12 мм, повышенной точности по наружному диаметру торцов, 2-го класса точности по овальности, немерной длины, из стали марки СтЗсп, изготовленная по группе В ГОСТ 10706-76:

Труба изготовленная по группе В ГОСТ 10706-76

     Примечание

     В условных обозначениях труб, прошедших термическую обработку по всему объему, после слов "труба" добавляется буква - Т; труб, прошедших локальную термообработку сварного шва, добавляется буква Л.
