Чертежи дефлектора Вольперта-Григоровича
на трубу 110 мм
Отвод дымовых газов и вентиляция помещений, в основном осуществляется за счет естественной тяги. Естественная тяга в дымовом или вентиляционном канале возникает из-за разной плотности внутреннего и наружного воздуха. При снижении этой величины, тяга уменьшается или пропадает совсем (образуется пробка). Для устранения данной проблемы, есть два решения – сделать принудительную вентиляцию за счет вытяжного вентилятора, (только для системы вентиляции) или установить дефлектор, который подходит как для вентиляционных, так и для дымовых каналов. При этом дефлектор, можно сделать своими руками.

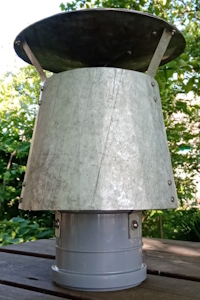

Одним из старых и проверенных годами дефлекторов, является дефлектор Вольперта-Григоровича.
Дефлектор (от лат. Deflecto - отклонять) - аэродинамическое устройство, устанавливаемое над вентиляционным или дымовым каналом, для усиления тяги.
Основные задачи дефлектора:
1. Активизация и усиление тяги (КПД вытяжной системы повышается на 15-20%).
2. Исключение обратной тяги.
3. Защита канала от мусора и атмосферных осадков.

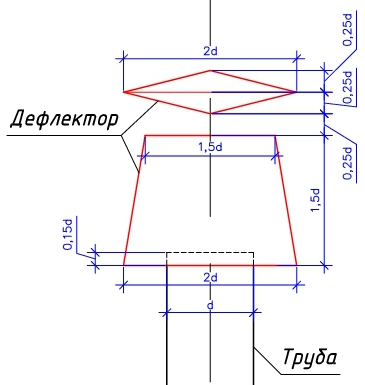

Расчет дефлектора
Исходными данными для вычисления размеров дефлектора, является диаметр трубы (d), а все размеры дефлектора находятся путем умножения (d) на указанный коэффициент. Толщина оцинкованной стали для изготовления дефлектора принимается - 0,5 - 0,8 мм.

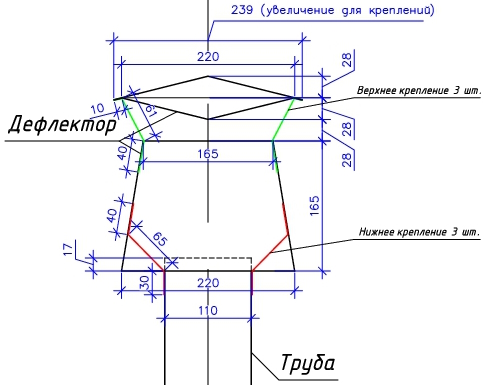

Получается, что для трубы 110 мм размеры дефлектора будут следующие.
Чтобы сделать точную выкройку для изготовления дефлектора, необходимо воспользоваться специальной формулой для расчета развертки конусов.
Ниже можно скачать готовую выкройку дефлектора для трубы 110 мм.
Выкройка подготовлена для печати на формате А4.

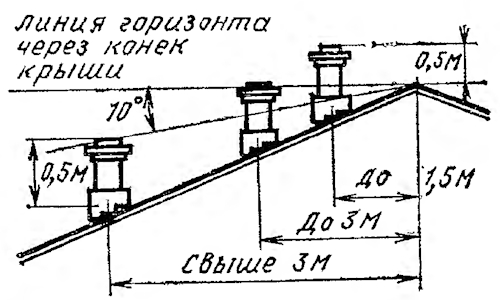

Требования к расположению дымовых (вентиляционных) труб над крышей.
Согласно п. 6.6.12. СНиП 41-01-2003 «Отопление вентиляция и кондиционирование», высоту дымовых труб, считая от колосниковой решетки до устья, следует принимать не менее 5 м.
Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:
- не менее 500 мм - над плоской кровлей;
- не менее 500 мм - над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;
- не ниже конька кровли или парапета - при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, - при расположении дымовой трубы от конька на расстоянии более 3 м.
Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением.
Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, следует принимать равной высоте этих труб.
|
