Антенна для приема цифрового телевидения

     Если не ловит каналы приставка для цифрового ТВ или ловит но только 10 каналов, то нужна хорошая антенна для приема дециметровых волн (ДМВ) или DVB-T2.
     Комнатная антенна для приема цифрового телевидения в магазине, стоит от 250 руб., но будет ли она принимать все каналы - неизвестно.
     Самой простой в изготовлении и в тоже время принимающей все каналы цифрового телевидения, а также радио, является антенна Харченко.
     Антенна Харченко - названа по фамилии инженера, который впервые описал этот тип антенны в 1961 году на страницах журнала «Радио».
     Сделать антенну можно как из проволоки (рекомендуемый диаметр проволоки от 3 до 5 мм), листового металла или даже фольги. Ниже представлен вариант антенны из фольги.

Антенна Харченко из фольги

     Для изготовления такой антенны, потребуется обычная фольга, двухсторонний скотч (на который наклеивается фольга), основание для крепления (наклеивания) антенны (пластик, фанера, или др. подобные материалы), коаксиальный кабель (лучше 75 Ом), два винта или самореза (в зависимости от основания под антенну) для подсоединения кабеля к фольге, штекер для соединения с приставкой цифрового ТВ.
     Антенна выполняется по расчетным размерам, которые определяются в зависимости от частоты на которой вещает радиотелевизионный передающий центр РТРС.


     Расчетным размерам должны обязательно соответствовать наружные стороны обращенных друг к другу квадратов, см. рис. 1, остальные размеры в соответствии с рис. 1, кроме ширины указанной полосы из фольги -15 мм, она может быть приблизительной - 5 - 20 мм, но уменьшение или увеличение ее ширины должно идти обязательно во внутрь квадратов.

     Рисунок 1

Антенна из фольги

     Чтобы узнать размер наружных сторон обращенных друг к другу квадратов, необходимо:

     1. Найти ближайший радиотелевизионный передающий центр РТРС на интерактивной карте, размещенной по адресу - http://карта.ртрс.рф/.

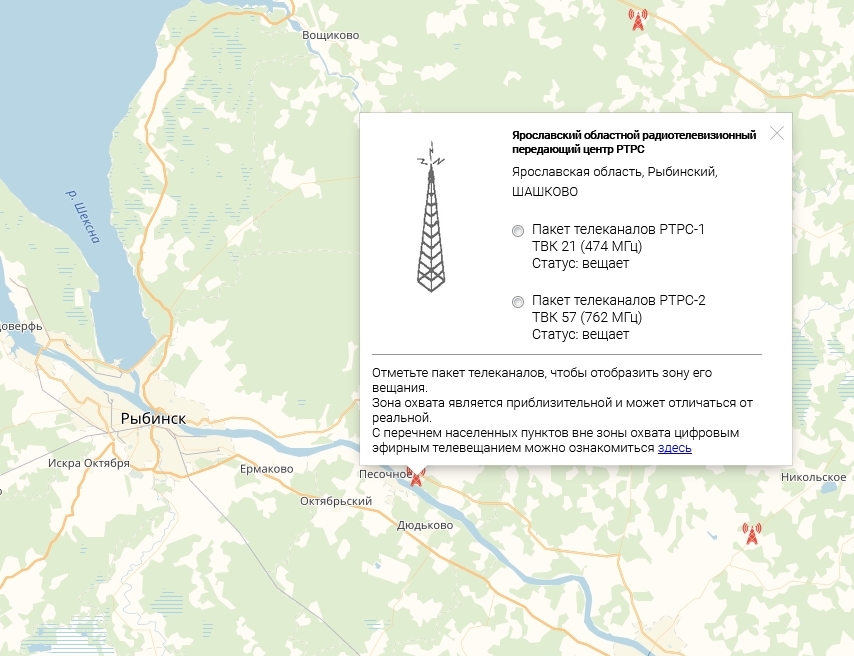

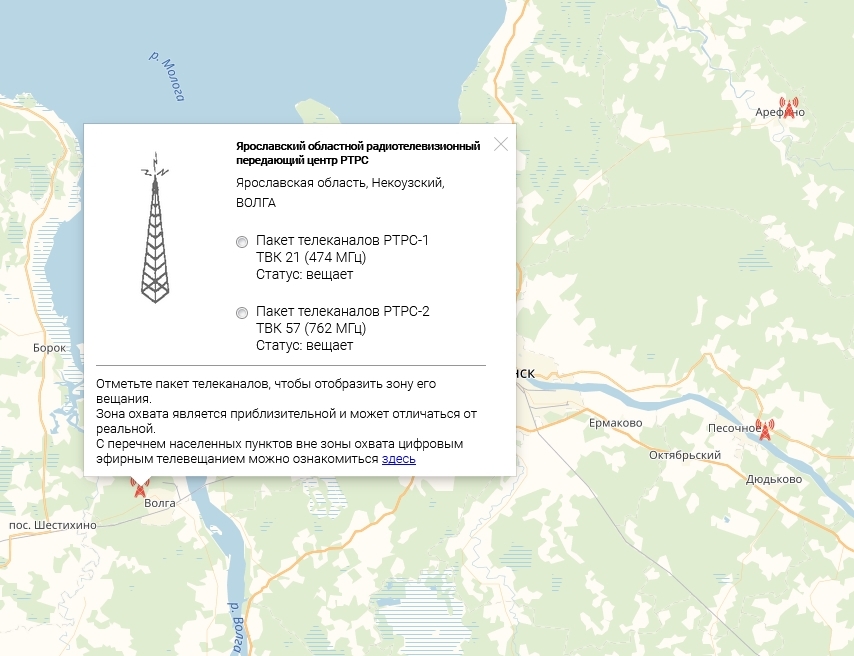

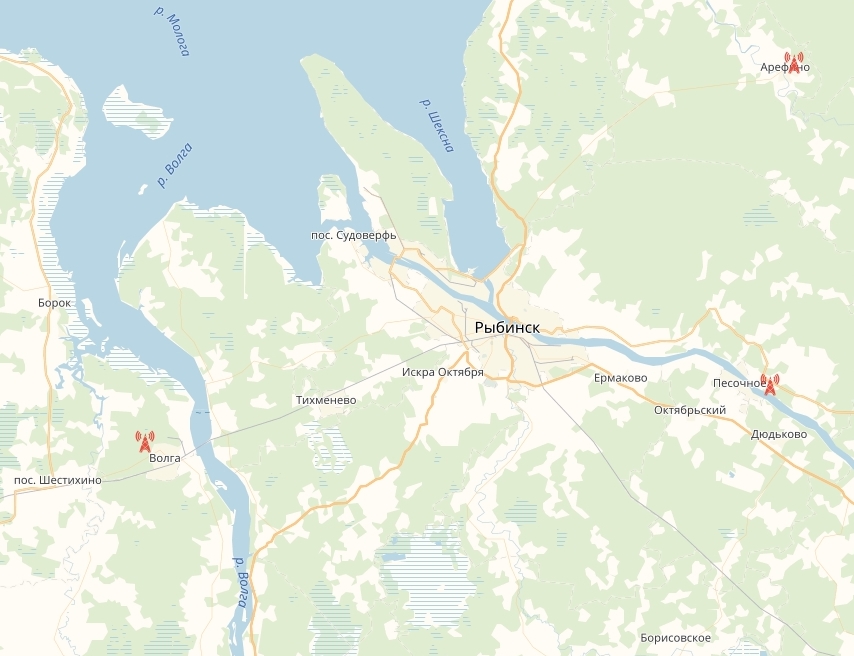

     Для примера берем г. Рыбинск, Ярославской области. Ближайшие передающие центры расположены в пос. Волга и Шашково, см. рис 2. Если нажать на значок антенны, то появится информация о пакетах телевизионных каналов которые передает центр, см. рис 3 и 4.

     Рисунок 2


     Рисунок 3


     Рисунок 4

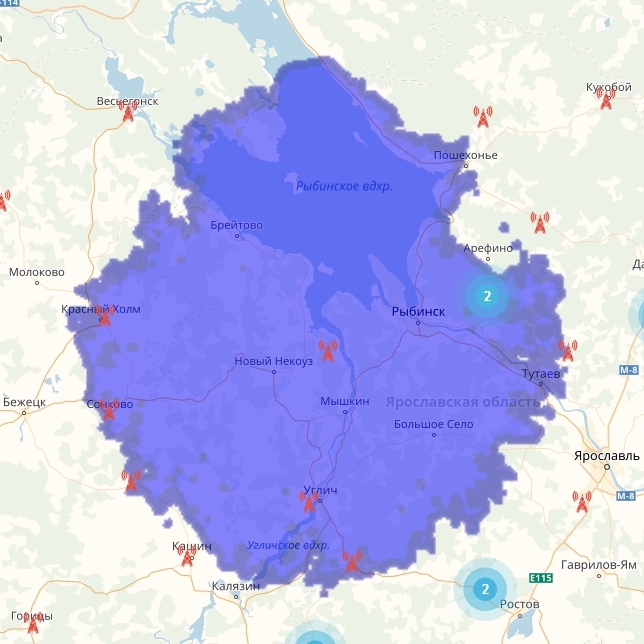

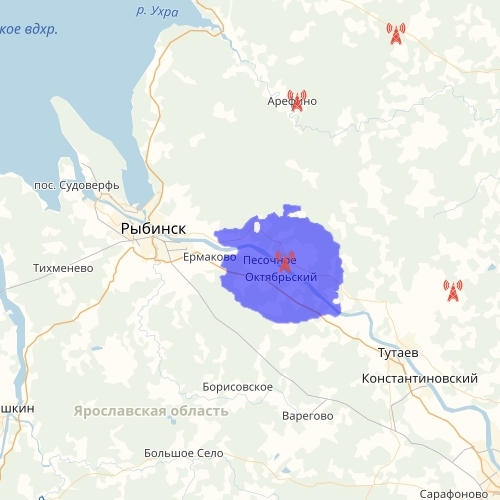

     2. Проверить зону охвата передающего центра, для этого отметить поочередно пакеты телеканалов для каждого передающего центра, см. рис 3 и 4. В нашем случае самым мощным сигналом, который охватывает г. Рыбинск, является передающий центр РТРС, расположенный в пос. Волга, см. рис 5 и 6.

     Рисунок 5


     Рисунок 6


     3. Выбрав ближайший передающий центр с самым мощным сигналом, необходимо посмотреть на какой частоте он вещает, см. рис 4. В нашем случае это два мультиплекса (Мультиплекс - объединение в единый цифровой пакет телевизионных каналов. 1 мультиплекс - 10 каналов):

     - Пакет телеканалов РТРС-1, ТВК 21 (474 МГц);
     - Пакет телеканалов РТРС-2, ТВК 57 (762 МГц);

     4. Выполнить расчет длины наружных сторон обращенных друг к другу квадратов антенны:

     Для пакета телеканалов РТРС-1, ТВК 21 (474 МГц) - 7500 / 474 = 15,82 см
     Для пакета телеканалов РТРС-2, ТВК 57 (762 МГц) - 7500 / 762 = 9,84 см

     7500 - это выведенная из формулы постоянная величина.

      Чтобы антенна принимала оба мультиплекса, нужно найти среднее значение.

     (15,82 + 9,84) / 2 = 12,83 см или 128 мм (длина каждой стороны)

     Всё, теперь можно вычертить и собрать антенну со сторонами 128 мм обозначенными на рис. 1 как "Расчетный".

     Для качественного приема цифрового ТВ, необходимо сориентировать антенну на радиотелевизионный передающий центр РТРС. В кирпичных, а тем более панельных домах, антенну возможно потребуется разместить на улице.
